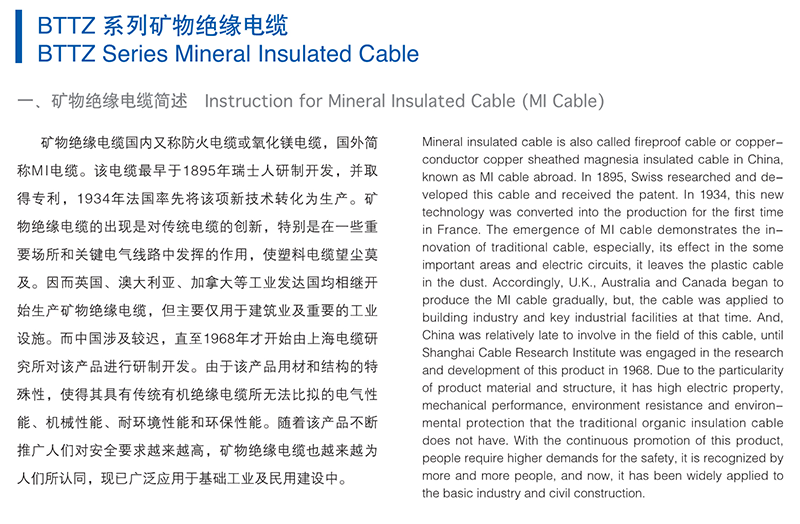

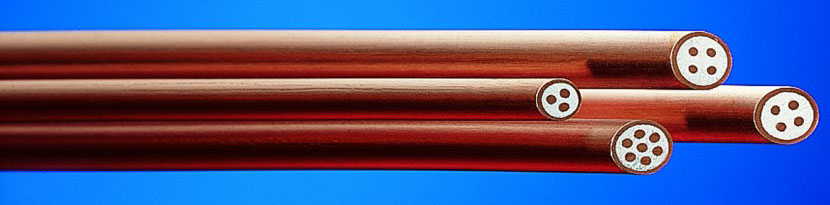

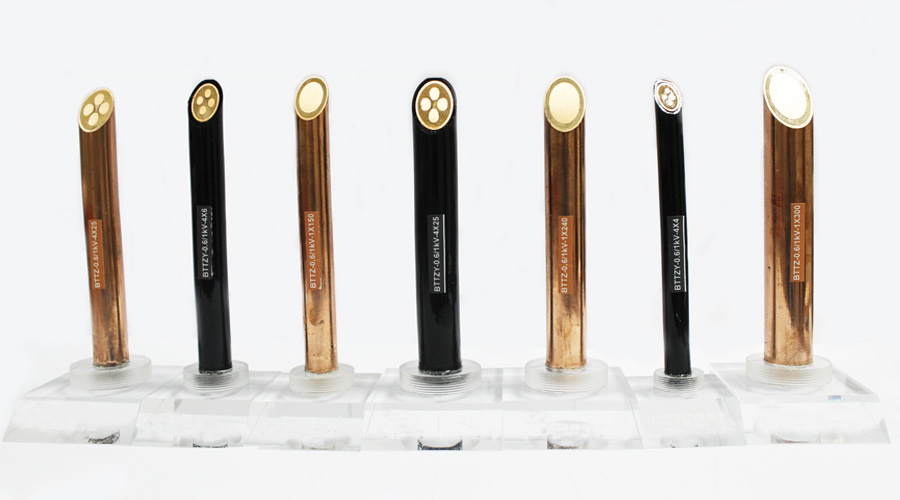

产品表示方法 BTTQ 轻型铜芯铜护套矿物绝缘电缆(控制电缆)
BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆(控制电缆)
LSF-BTTQ 轻型铜芯铜护套低烟无卤外护套矿物绝缘电缆(控制电缆)
BTTZ重型铜芯铜护套矿物绝缘电缆(电力电缆)
BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆(电力电缆)
LSF-BTTZ重型铜芯铜护套低烟无卤外护套矿物绝缘电缆(电力电缆)
注：由于该电缆原材料及工艺的特殊性，截面为25mm2以上的多芯电力电缆均由单芯电缆组成。 产品生产过程
产品特性

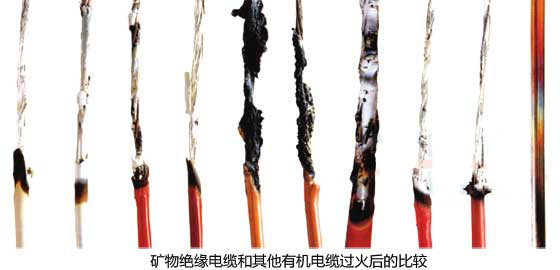

防火 由于电缆全都是由无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃。由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。是目前唯一能在1000℃的火灾中保持三小时的供电能力并能承受消防水喷淋及重物跌落冲击的安全类电。
载流量大 氧化镁绝缘材料的导热系数远大于云母绝缘及有机绝缘材料，散热好。因此对于相同截面的电缆而言，矿物绝缘电缆能比云母绝缘及有机绝缘电缆输送更大的电流。
由于国家相关规范对消防线路的规定：阻燃、耐火等有机绝缘电缆明敷设时必须穿带有防护措施的金属管或封闭桥架，而矿物绝缘电缆可以直接明敷设，因此可以比有机绝缘电缆考虑更少的降容系数，自然降低了截面要求。对于16mm2以上的线路，至少可以降低一个截面，对不允许人接触的地方，至少降低两个截面。 防水性好 矿物绝缘电缆采用的铜护套是无缝铜管，水分子完全被阻隔在外，是一种真正意义上的防水产品。
防爆 矿物绝缘电缆采用的铜护套是无缝铜管，而且氧化镁粉又是紧密压实的，可燃性气体、油汽、火焰就不能到达与电缆连接的电气设备，因此电缆具备防爆特性。
耐腐蚀 铜有较好的耐腐蚀性，在正常使用的环境下不需要任何附加的保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，只需在电缆外面增加一层塑料外护套就可以达到防腐性，所以电缆有很好的耐腐蚀性。 耐高温 矿物绝缘电缆可在250℃高温下连续正常工作，在接近铜的熔点1083℃下短时工作，而氧化镁绝缘材料此时不会发生任何性质的变化。该特性适合在冶金、水泥及其它高温环境中使用。
耐机械损伤 矿物绝缘电缆的导体、金属护套有一定的强度和韧性，氧化镁在电缆加工过程中又是经过高度压缩的，导体、护套、绝缘组成了一个密实的整体。所以电缆在遭受冲击弯曲、压扁、扭转等变形时护套不会损坏，芯线之间以及芯线和护套之间的相对位置保持不变，不会产生短路，也不会影响电气性能。
弯曲半径小、敷设空间小 矿物绝缘电缆是一密实的整体，最小弯曲半径不大于6D（D-电缆的直径），所以安装方便，减少了线路敷设所占用的空间。适合代替母线槽，敷设在空间小的场所。
无烟无毒 矿物绝缘电缆全都是由无机物（金属铜和氧化镁粉）组成，因而即使在火灾条件下电缆不会自燃也不会产生烟雾和有毒气体，是真正意义上的安全、环保电缆。 耐过载 矿物绝缘电缆绝缘采用氧化镁，氧化镁的熔点是2800℃，与普通塑料电缆相比，矿物绝缘电缆的载流量可以提高一个截面等级，同时能承受相当大的过载，其过载能力可以达到正常载流量的10倍以上。 寿命长 矿物绝缘电缆采用的材料全部是无机材料，不老化。使用寿命可以按照铜护套氧化腐蚀的速率来计算。资料显示，护套氧化0.25mm在250℃的环境温度下需要257年，而矿物绝缘电缆的铜护套厚度一般都在0.31-1.17mm之间，实际使用温度又低于250℃，所以该电缆是一种永久性的电缆。 铜护套可以作接地线 对于矿物绝缘电缆，由于铜护套的连续性和极低的接地电阻，因此可以作为接地导线使用，这样可以省略一根保护接地线。 技术参数 产品技术参数 1、矿物绝缘电缆的额定电压；轻载（BTTQ、BTTVQ、WD-BTTYQ）500V和重载（BTTZ、
BTTVZ、WD-BTTYZ）750V。
2、矿物绝缘电缆成品试验电压；轻载2000V/1min,重载2500V/1min
3、矿物绝缘电缆的绝缘电阻应大于1000MΩ，当电缆长度小于100m时，绝缘电阻应大于
10000MΩ
4、矿物绝缘电缆的长期工作温度；矿物绝缘电缆长期工作温度是70℃，在无人触及的场合矿
物绝缘电缆的长期工作温度是105℃，在特殊高温场合，长期工作温度可以在250℃及以下。在
950－1000℃可以持续供电3h以上，短时或非常短时工作温度可以达到1083℃。

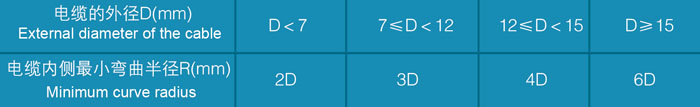

5、弯曲半径；矿物绝缘电缆允许最小弯曲半径符合下表的要求

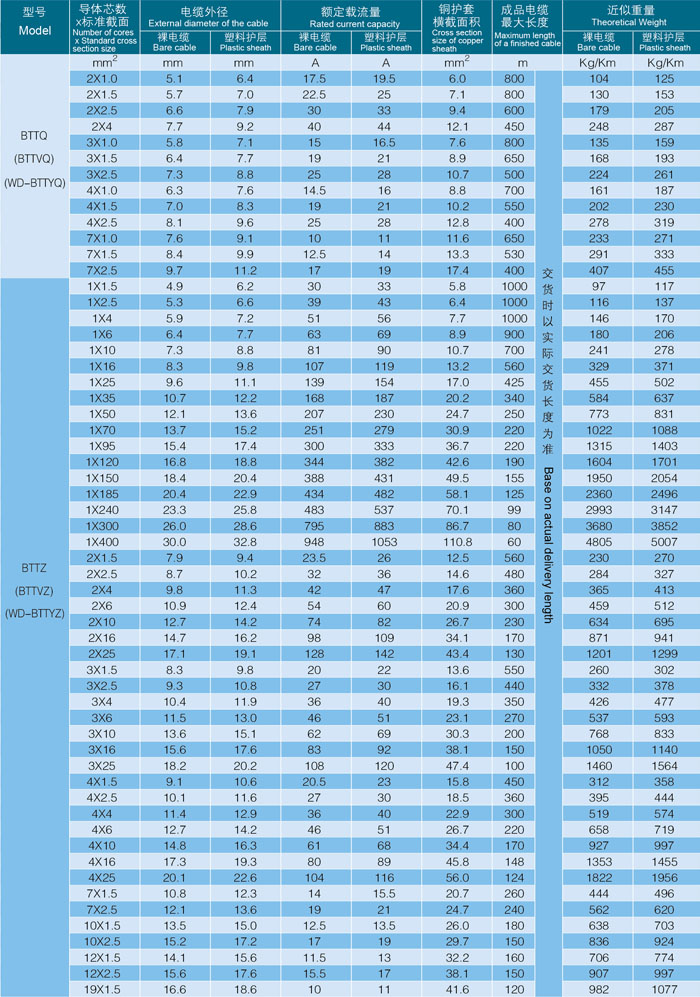

  电缆数据表

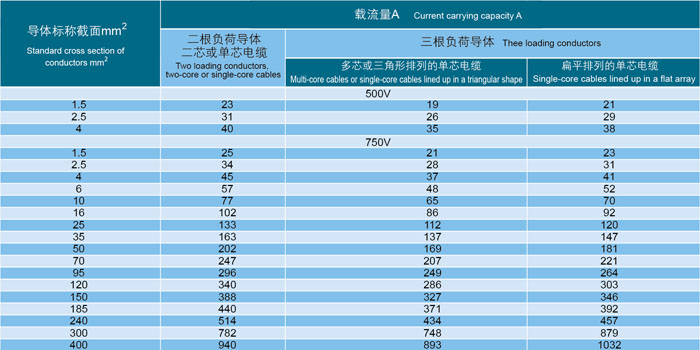

 表1 矿物绝缘电缆，带塑料外护层或允许接触的裸电缆敷设在木质墙上
金属护套温度70℃,环境温度：30℃
 注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。
表2 矿物绝缘电缆不允许人接触的裸电缆敷设在砖石墙上
金属护套温度105℃,环境温度：30℃
 注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.成束敷设时，电缆载流量值不需要校正。

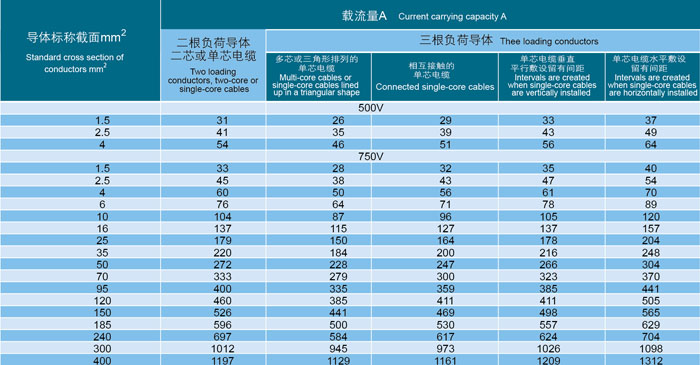

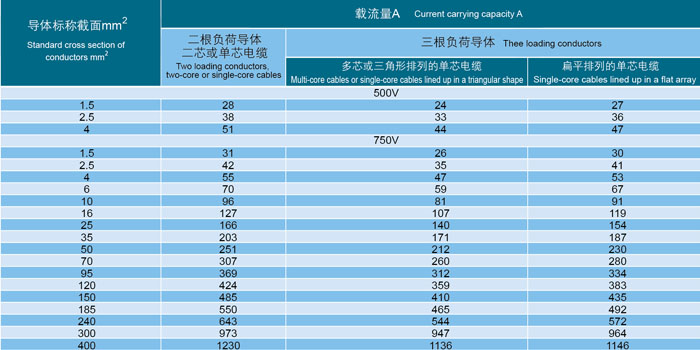

表3 矿物绝缘电缆，塑料外护层或允许接触的裸电缆敷设在空气中
金属护套温度70℃,环境温度：30℃
 注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。
3.有间距敷设时留有的间距应至少有1根电缆外径。
表4 矿物绝缘电缆，不允许人接触的裸电缆敷设在空气中
金属护套温度105℃,环境温度：30℃
 注：
1.回路中单芯电缆铜护套两端相互连接在一起。
2.成束敷设时，载流量不需要校正。
3.有间距敷设时留有的间距应至少有1根电缆的外径。

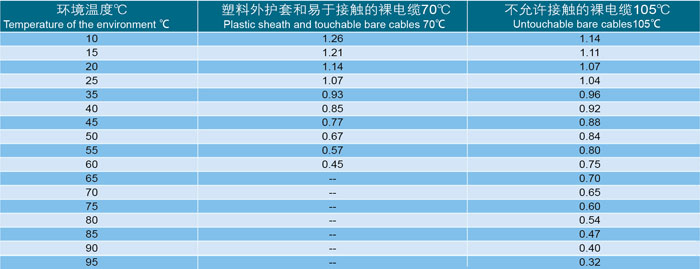

表5 环境空气温度不等于30℃时的校正系数

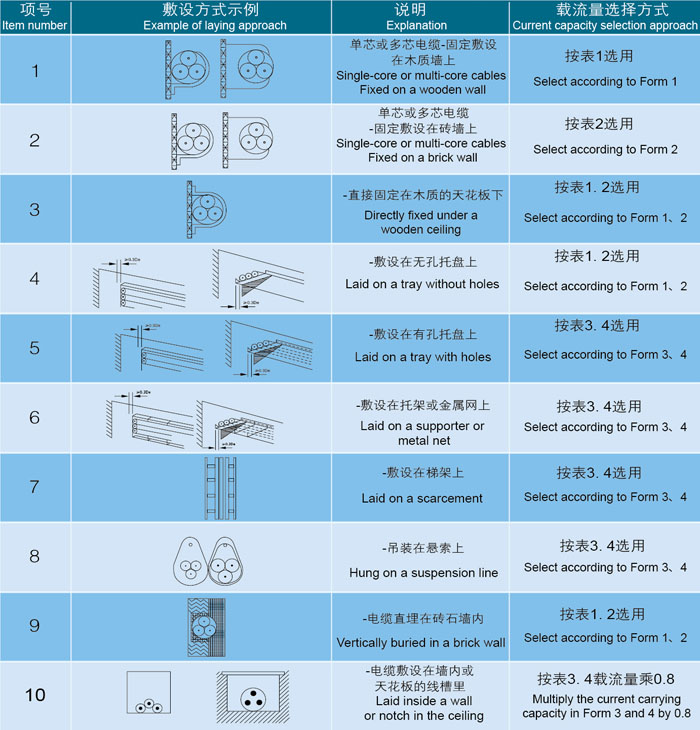

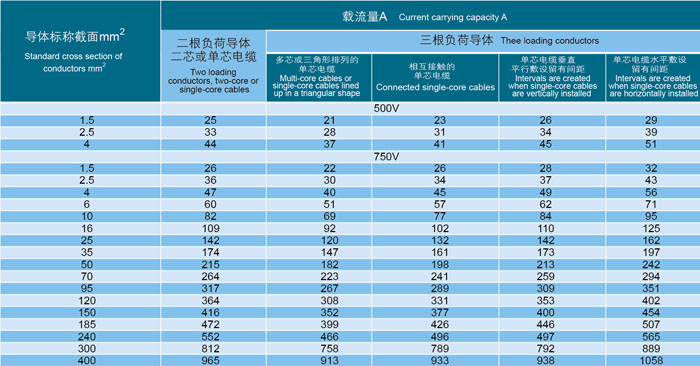

 表6 敷设方式一览表（查取各种敷设方式载流量的索引）

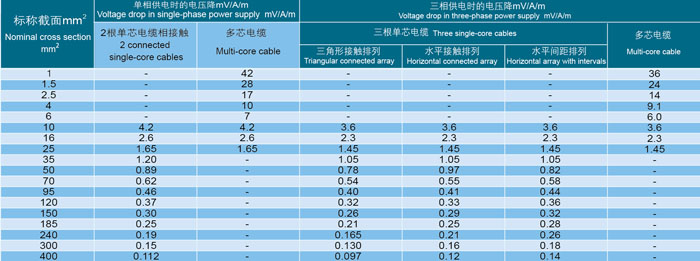

 表7 电压降
附件

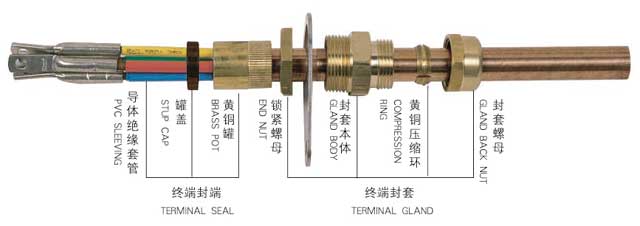

电缆附件 一、终端 安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。每根电缆都需安装终端。 终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆 表示为: ZA-750 1×4 1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。单芯电缆可以不带密封罐及密封罐盖板。 2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。
电缆附件包括：终端、接线端子、接地片、中间连接器附件
二、接线端子 用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。小规格电缆4mm2及以下可以不带接线端子。

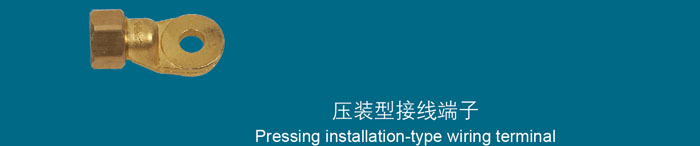

压装型接线端子 三、接地片 电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片 电缆附件的选配方法(不带中间连接器附件)

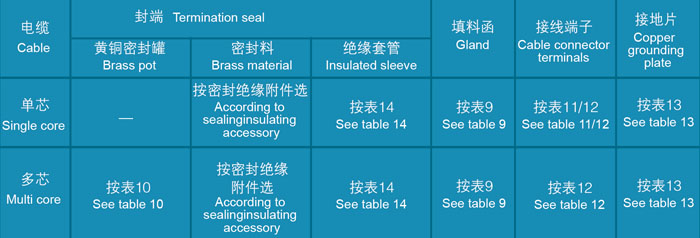

备注：根据实际需要选配电缆附件 .

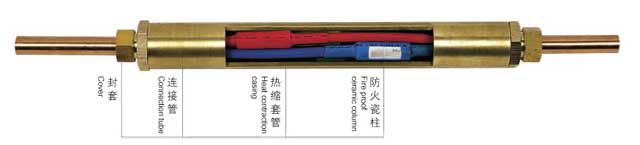

四、中间连接器附件 当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。

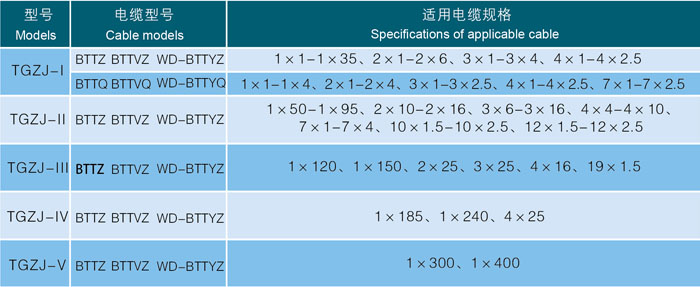

中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。 表示为：TGZJ-I 750 1X4 表8 中间连接器附件

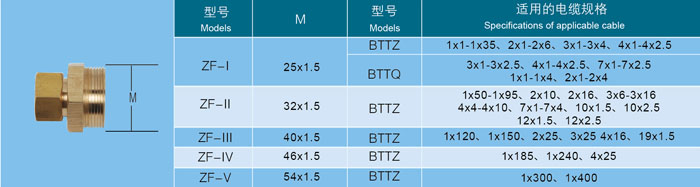

表9 终端填料函

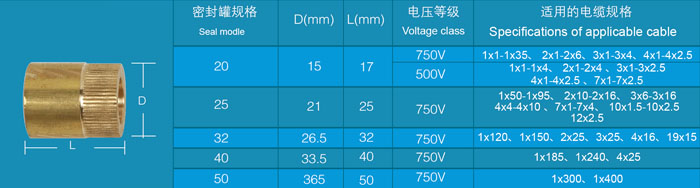

表10 终端及中间连接密封罐

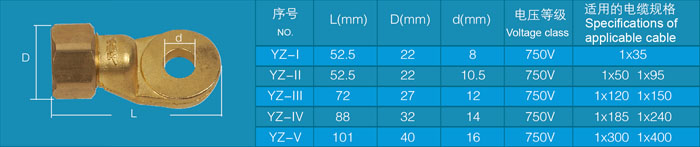

表11 压装型接线端

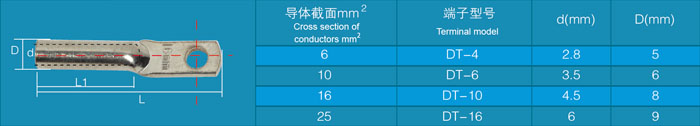

表12 压接型接线端子(铜鼻子)

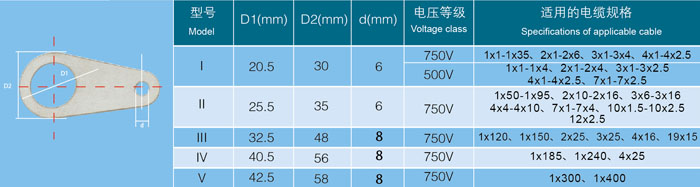

表13 接地片

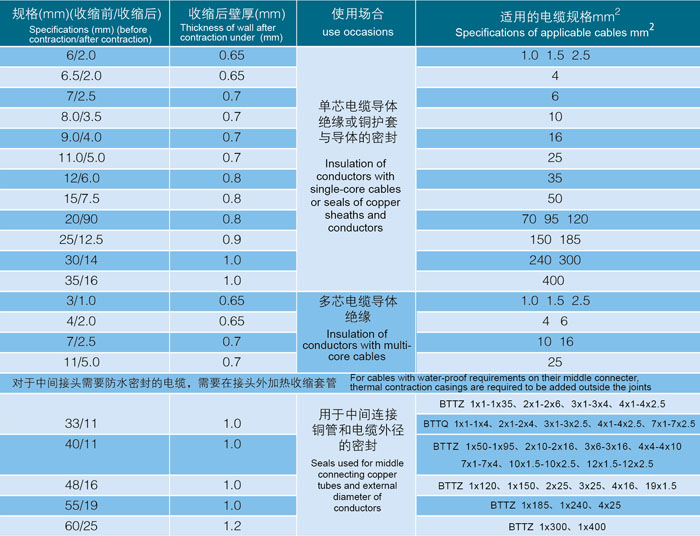

密封绝缘附件 密封绝缘附件有密封料、导体外露部分绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。 1、密封料：密封泥呈腻状，最高使用温度为250℃。 2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。 表14 热收缩套管规格表

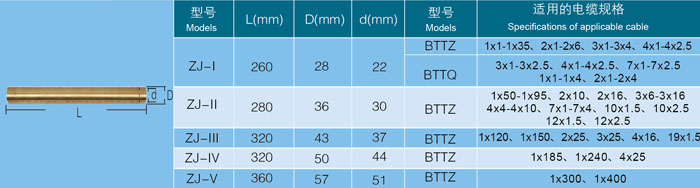

表15 中间连接套管规格
中间连接器附件 表16 中接填料函

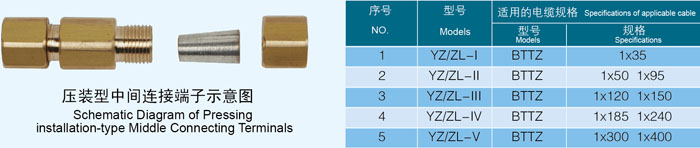

中间连接端子 A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。(见表17)。 中间连接端子

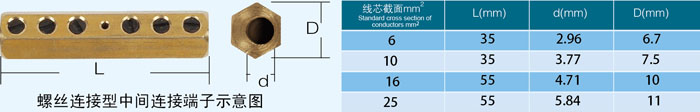

B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm2的电缆导体连接。 C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。(见表18)

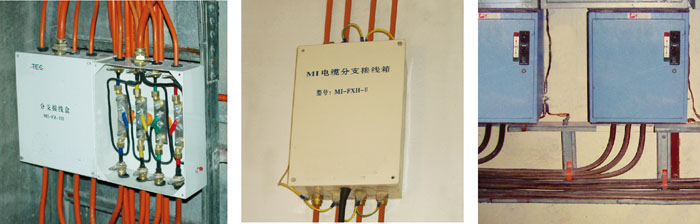

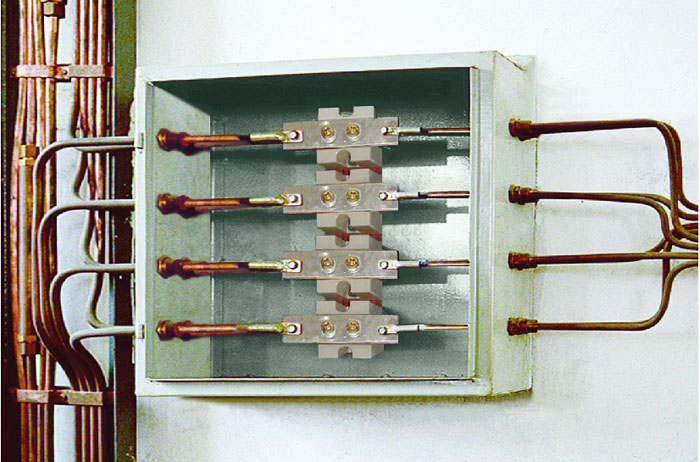

分支电缆 矿物绝缘可以实现分支，通过采用T接、十字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。

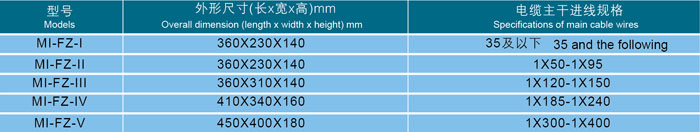

分支接线盒的型号规格

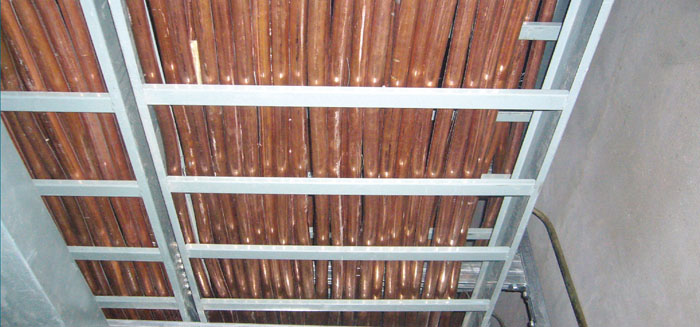

敷设和安装

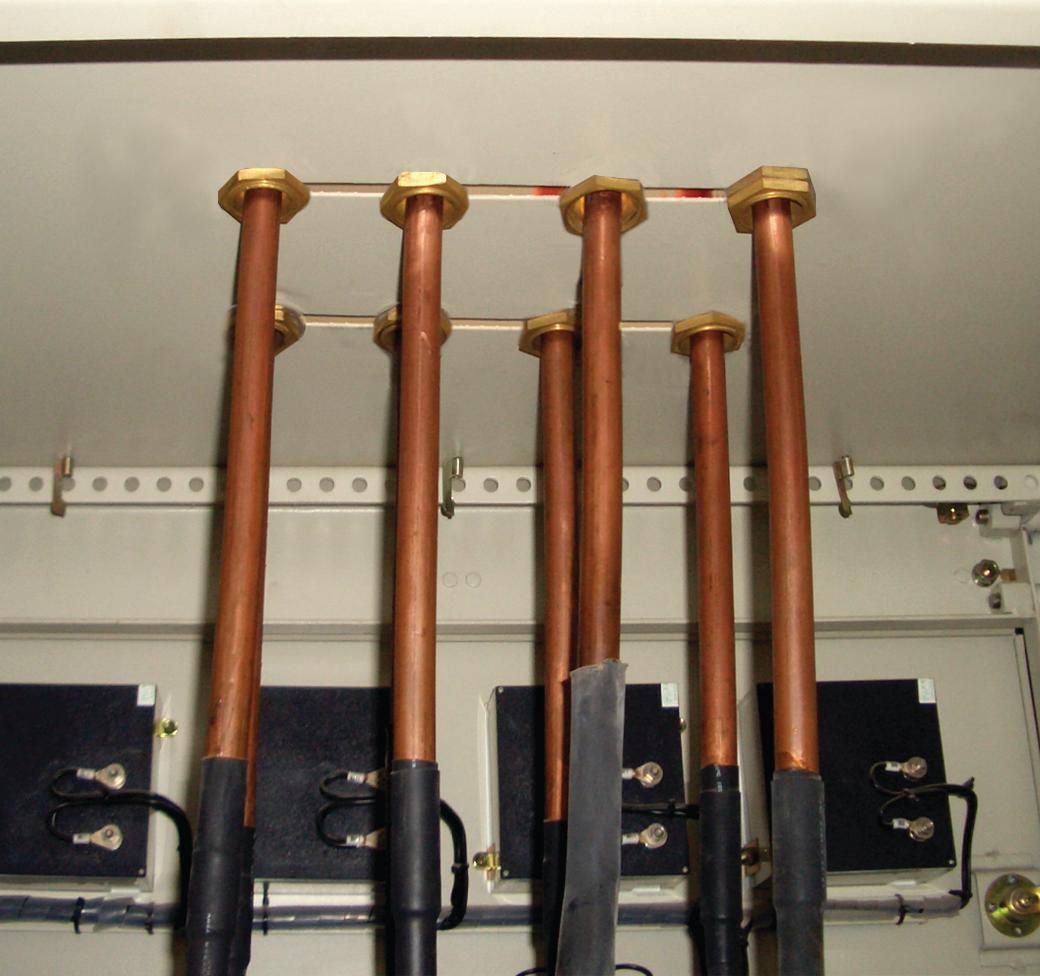

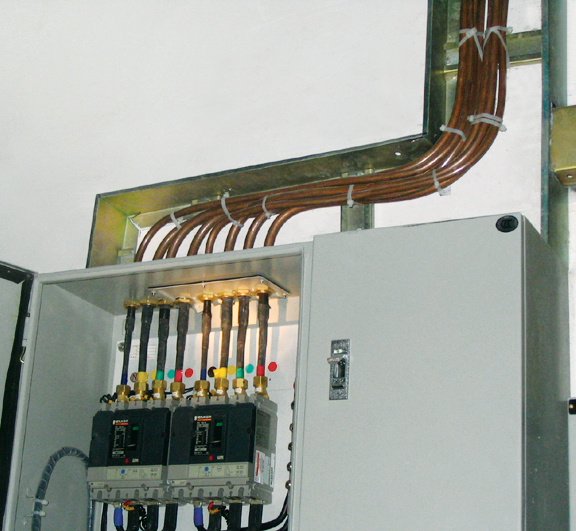

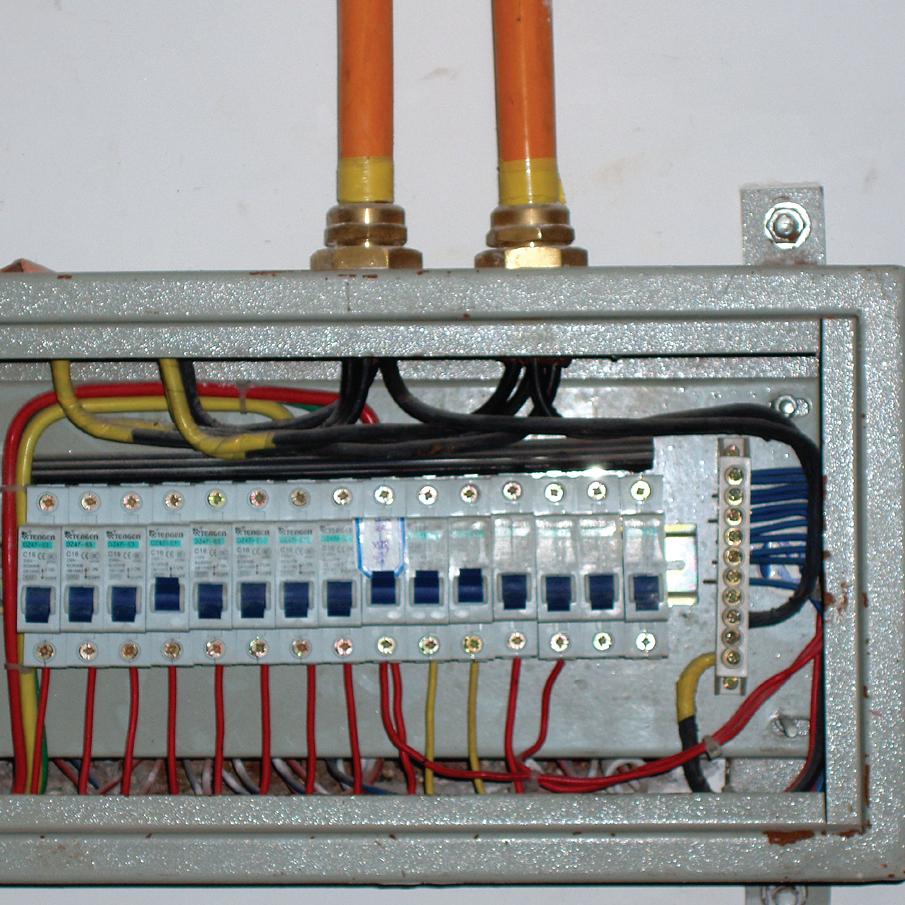

一、矿物绝缘电缆敷设的一般要求

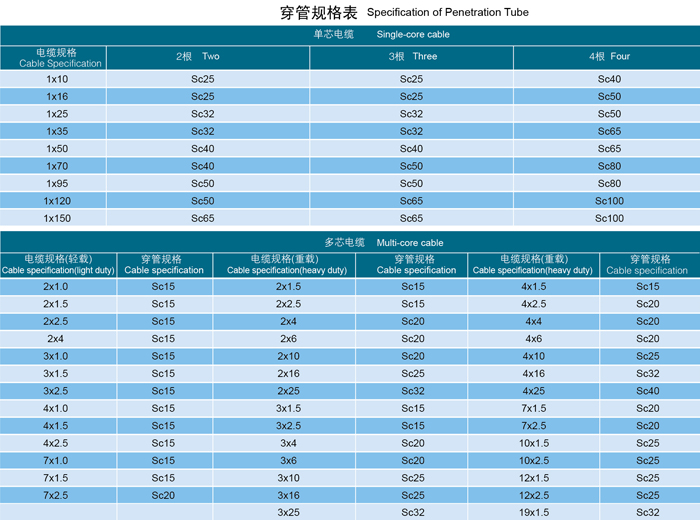

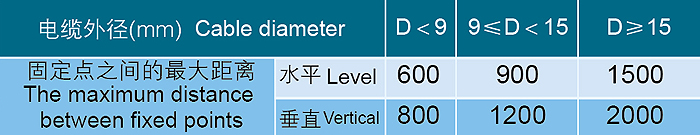

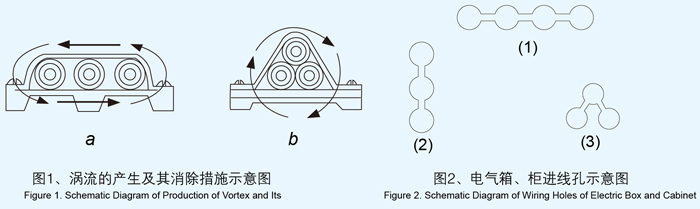

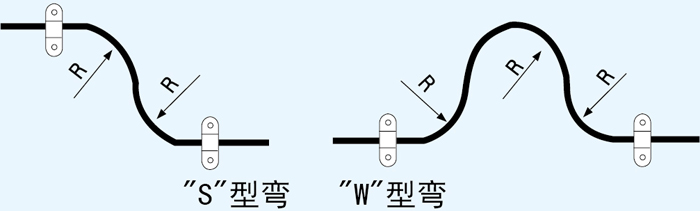

1、矿物绝缘电缆敷设方法见表6 2、电缆在敷设前，均应检查电缆是否完好，绝缘电阻是否达到标准要求。 3、电缆敷设时，其固定点之间的间距，除支架敷设在支架处固定外，其余可按下表推荐的数值固定。 在明敷部位，如果相同走向的电缆大、中、小规格都有，从整齐、美观方面考虑，可按最小规格电缆标准要求固定，也可分档距离固定。当电缆倾斜敷设时，电缆与垂直方向成30°及以下时，按垂直间距固定；大于30°时，按水平间距固定。  4、电缆敷设时，在转弯处、中间连接器两侧，有条件固定的应加以固定。 5、计算敷设电缆所需长度时，应考虑留有1％的余量。 6、对电缆在运行中可能遭受到机械损伤的部位，应采取适当的保护措施。 7、单芯电缆敷设时，应逐根敷设，待每组布齐并矫直后，再作排列绑扎，绑扎间距以1-1.5m为宜。 8、电缆在对铜护套有腐蚀作用的环境中敷设时，或在部分埋地或穿管敷设时，应采用聚氯乙烯外护套或低烟无卤外护套。 9、布线过程中，电缆锯断后应立即对其端部进行临时性密封。 10、电缆全长均为直线敷设或联接用电器可能产生振动时，要在允许的场合设置膨胀环。   11、一般矿物绝缘电缆无需穿管敷设，特殊场合必须穿管的参见右表（单芯电缆不允许单独穿金属管敷设）。  12、可以埋地敷设，但最好不要有中间接头，如无法避免，则接头处需 做好防水处理或设置电缆井。 13、对于大截面单芯电缆，用于交流电网时应采取涡流消除措施，在交变电流作用下，铜护套上会形成横向涡流，会造成能量损耗。当线路负荷特别大而需要两组以上的电缆时，可按图1 a.b的的形式排列两组或多组电缆，但每组之间要留有两倍电缆外径的距离，而且每组电缆接线位置应相同。此外，在电缆进配电箱、柜时，为固定电缆需在箱柜的板面上打孔，同样为防止电缆在进箱、柜的铁皮面上产生旋涡，在箱柜板面上应按图2所示的方式开孔，或加垫非磁性材料的隔板固定电缆，这种支架一般采用铝母线或铜母线加工制作、打孔，当采用扁钢或角钢制作支架时，这时也应参照上述方法开孔，以防涡流产生。

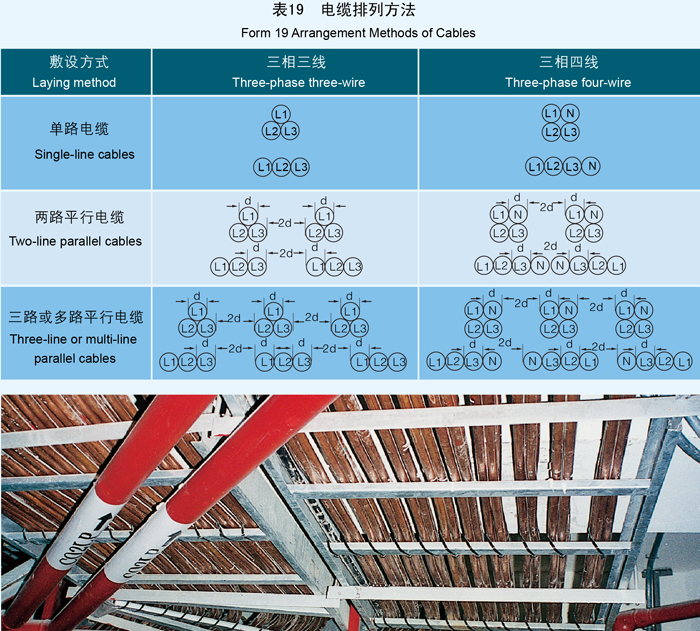

14、单芯电缆敷设时，推荐按表19中列出的电缆排列方法进行敷设，且每路电缆之间留有不少于电缆外径2倍的间隙，如不留间隙则应考虑载流量减少系数。
|
 |
|
